ВЕГА 10у-120С. Макс 2*25Вт. Небольшой корпус и маленькие пластмассовые регуляторы. Стоит ли его дорабатывать, размышлял я долгими зимними вечерами, слушая на нём свои S-30. Качества звука вроде хватало. Так же в один из зимних вечеров я приволок S-90. И бедная ВЕГА сипя и скрипя на 1/2 громкости по регулятору пыталась их раскачать. А затем последовала доработка 90-к… Одна, вторая, затем третья… Звук помаленьку улучшался, но мне всё было мало. Однажды по глупости (сэкономил на разъемах) закоротил "+" провод колонки на радиатор транзистора. Как результат - вылетела микруха предусилителя (К157УД2). Я скачал схему и за пару часов нашёл неисправность. И после этого понял - хватит бездействовать! Пора сделать из ВЕГИ кофетку! Что я теряю в худшем случае? 10-15$! А приобрету в лучшем? Звук усилителя на класс выше (40-50$) c затратами 2-3$! Риск благородное дело.
Итак, начну по порядку. Нам понадобится: 2 конденсатора ёмкостью 4000-5000мкФ
на 25В, а лучше 50В,(желательно размером, как уже установленные в ВЕГУ,
4 конденсатора ёмкостью 100-1000мкФ на 16В(желательно 1000мкФ), 1,5 метра
межблочного экранированного аудио провода, 1 метр медного провода площадью
2-2,5мм2, 2 керамических конденсатора на 0,1-2 мкФ, распечатанная схема
усилителя (можно скачать здесь), паяльник
ватт на 20-40, олово, канифоль, кусачки, пинцет, прямые руки и немного
везения :). И совсем забыл - 2 отвёртки, фигурная и плоская, масло машинное,
мультиметр ну и так- всякая мелочёвка ;) .
Шаг 1.
Откроем корпус: отвинчиваем болт, по центру задней стенки крепящий пластиковую
закорючку. Затем 4 болта по бокам верхней крышки и снимаем её. Убираем
пыль (удобно пылесосом). Откручиваем 2 болта, крепящих заднюю пластмассовую
стенку и снимаем её. Затем 4 болта под ножками на нижней стенки и ещё
один по её центру. Снимаем низ.

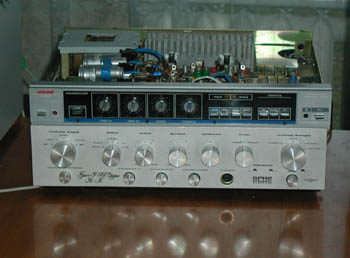

Перед нами открывается следующая картина:
1-трансформатор
2-блок входов (под экраном)
3-конденсаторы на питание (2*5000мкФ)
4-разьём на наушники 7
5-разьёмы проводов по питанию (от трансформатора и от кондёнсаторов 3)
6-Разьём на предусилитель 8
7-платка включения наушников
8-предусилитель.
Теперь немного теории, что бы вы смогли понять, зачем нужна доработка.

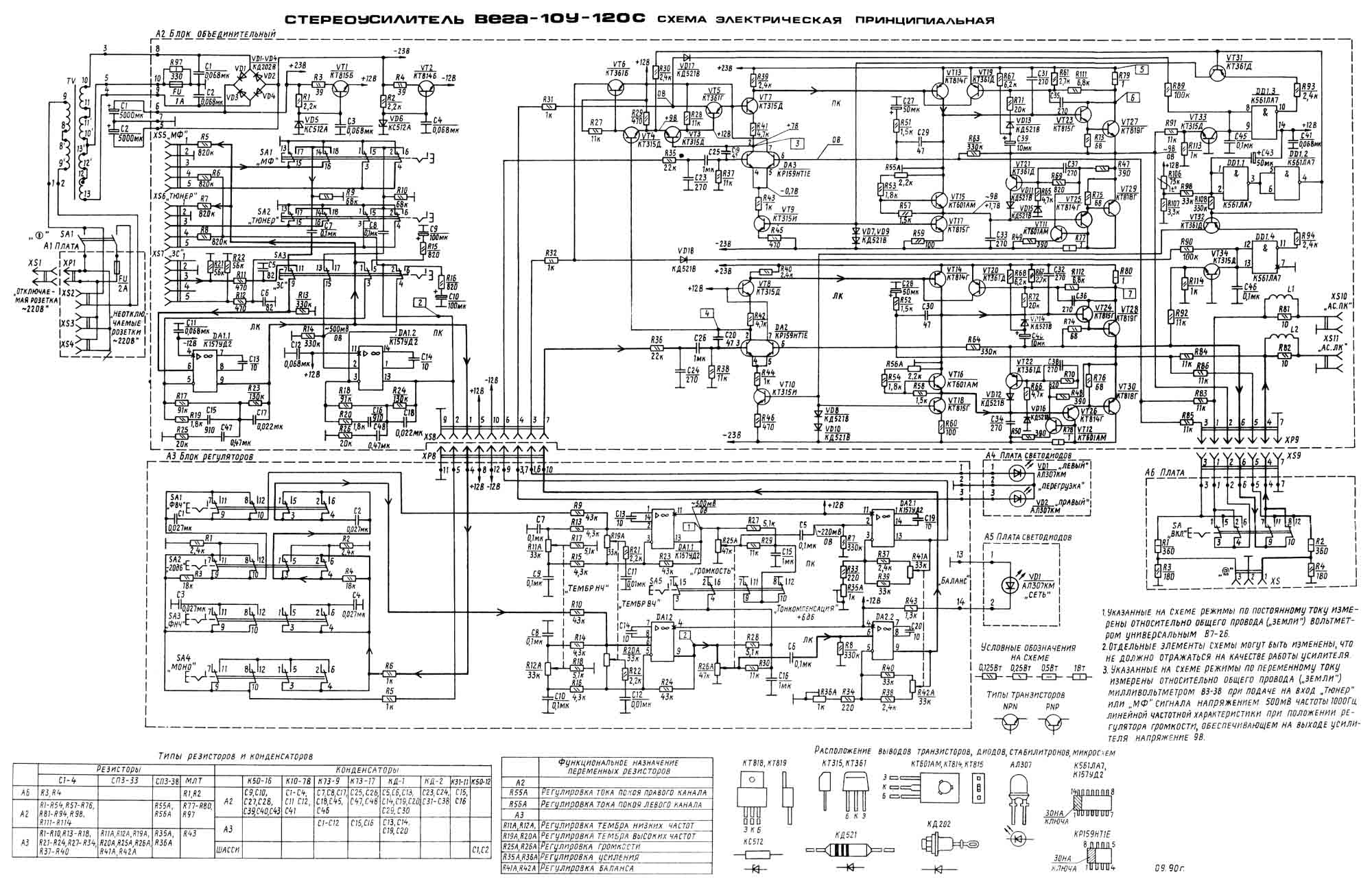

Итак, следим по распечатанной схеме: сигнал со входа проходит через 3(!!!)
переключателя (SA1, SA2, SA3), затем виляя по плате приходит на разьём
6 (XS8-XP8), где по тонкому кабелю на предусилитель, после чего проходит
через 4 переключателя (SA1-SA4), затем усиливается и выходит на разъем
6 . После чего усиливается и идёт на разъём 4, гдё по длинному и тонкому
(под 40 см длинной) кабелю идёт на плату наушников, и, проходя через переключатель
(SA), идёт обратно на плату, а затем на выходы усилителя. Что можно сказать
о качестве получаемого сигнала? Одно - ОТСТОЙ!!! Вдобавок большинство
ВЕГ фонят (50-60 Гц гул на любой громкости) и не держат бас (ещё бы, в
цепи питания конденсаторы по 5000мкФ, при необходимом минимуме 9000-10000!
Тем более, что гнёзда под ещё 2 кондёра предусмотрены конструкцией!).
Надеюсь всем стала понятна необходимость доработки? Если да, то переходим
к следующему шагу.
Шаг 2.
Снимаем пластмассовую крышку с трансформатора и меняем провода от него
до платы на медные 2,5 мм2 (смотри выше в список необходимых вещей). Ставим
параллельно конденсаторам питания ещё 2 заготовленных (4000-5000мкФ) -
они как раз входят в гнёзда. Параллельное подсоединение -значит "
+" одного на "+"другого, а "-" на "-".
Шунитируем их керамическими конденсаторами (одну ногу на "+",
другую ногу на "-" кондёра по питанию) и меняем провода от кондёнсаторов
до разъёма 5 на медные.
Берём аудио кабель в экране и припаиваем одной стороной к №3 ноги входа
тюнера, а другой к №4 входа сигнала на предусилитель 8. Экран кидаем с
одной стороны на №2 ногу входа тюнера, а с другой на №11 входа массы на
предусилитель. Берём второй аудио провод и повторяем операцию, соединяя
№5 и №5. С экраном поступаем, как показано выше. Вынимаем разъём 6 из
платы(ХS8) и с обратной стороны платы ставим вместо него медные провода,
причём на ноги 7 и 6 (смотри схему!) ставим аудио кабель (там идёт усиленный
сигнал). Итак от одного разъёма избавились. На плате предусилителя отрубаем
кнопки ФВЧ, ФНЧ, МОНО и -20дБ, для чего соединяем напрямую резисторы R6-R10
и R5-R9 соответственно. На микросхемы DA1 и DA 2 вешаем по 2 конденсатора
на 1000мкФ таким образом : 1 конденсатор "+" на ногу 11 и "-"
на землю, второй "+" на землю и "-" на ногу 4 (это
для борьбы с фоном предусилителя). Со второй микросхемой аналогично.
Кстати - в последних своих доработках Вег я применял несколько другую
схему. Готовый межблочный кабель припаивал сразу на резисторы R9 и R10
соответственно, при этом разрывал цепь "Регулятор ФВЧ <->R9(10)".
Автоматически отключались ФВЧ, ФНЧ, МОНО и -20дБ. Звук становиться ещё
чище!
С предусилителем разобрались.
Остался разъём 4 (XP9). Можно либо поменять все провода, где на него идёт
сигнал на аудио, а можно сделать прощё - вынув разъём и спаять ногу 1-ую
с 2-й и 4-ую с 6-й.
Шаг 3.
Сборка. Производить в обратном порядке. При припаивании межблочного кабеля
напрямую на предусилитель, для его выхода из корпуса советую проделать
отверстие в задней пластмассовой панели.
Шаг 4
Прослушивание.
Проводить
с бокалом пива в руке и в окружении друзей. При правильной сборке и следовании
инструкции, ВЕГА порадует вас таким качеством звука, что вы сам не поверите,
что она на такое способна! Группа экспертов установила - доработанная
ВЕГА звучит чуть хуже недоработанного БРИГа-001!
Итог.
Плюсы доработки
1) Уменьшение шума и фона на макс. громкости.
2) Подъём и чистота средних и высоких частот (особенно высоких!).
3) Бас стал гораздо лучше.
4) Увеличение макс громкости процентов на 30-40!
Минусы
1) Остаётся только 1 вход.
2) Нельзя подключать наушники (при снятии разъёма 4 (XP9))
3) Нельзя использовать ФВЧ, ФНЧ, МОНО, -20дБ.
P.S. Для желающих дальнейшей модернизации: попробуйте пустить сигнал прямо на усилитель, минуя предварительный. Звук - чистота! Правда может не хватить уровня сигнала и отключатся все регуляторы. Но можно посадить всё это дело на переключатель (при нажатии которого сигнал сразу идёт на усилитель, при отжатии на предусилитель). Дерзайте!
P.P.S. Совсем забыл - вы наверное спросите "А зачем масло???". Тогда я отвечу - разве вас не достал этот шум/скрип в колонках, когда поворачиваете регулятор громкости/баланса/тембров? Тогда просто закапайте на вал регулятора (с внутренной стороны корпуса!) пару-тройку капель, тщательно покрутите, что бы масло затекло внутрь. После чего слушайте. Через небольшой период времени пользования этим регулятором (5 минут-1 день) шум полностью исчезнет (в 90% случаев).
