Электропроигрыватель высшего класса предназначен для электрического воспроизведения механических звукозаписей со стереофонических и монофонических грампластинок.

Основные технические характеристики.

Частота вращения грампластинок: 33 1/3; 45,11 оборотов.
Коэффициент детонации (абсолютная величина): 0,1 (+0,05) %
Относительный уровень рокота (со взвешивающим фильтром): не хуже минус 60дБ.
Чувствительность: 70^(-70) мВ/см/м
Разделение стереоканалов на частоте 1000 Гц: не хуже минус 20 дБ.
Потребляемая мощность: не более 45Вт.
Размеры: 480*350*180мм
Масса не более 12,5 кг (в упаковке 15,0 кг)

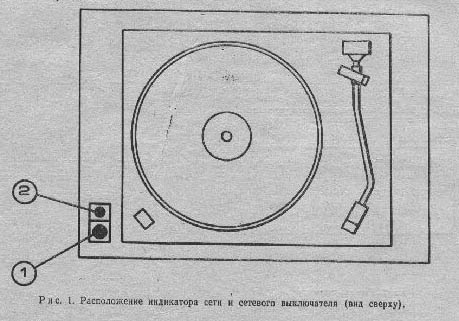

1) Сетевой выключатель
2) Индикатор включения

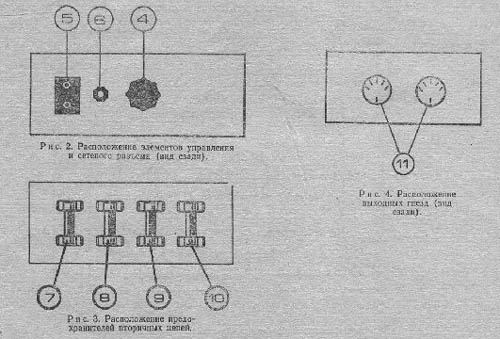

4) Сетевой предохранитель
5) Сетевой разъём 50Гц
6) Заземление
7) Предохранитель (0,16А)
8) Предохранитель (2А)
9) Предохранитель (1А)
10) Предохранитель (0,16А)
11) Выходные гнёзда

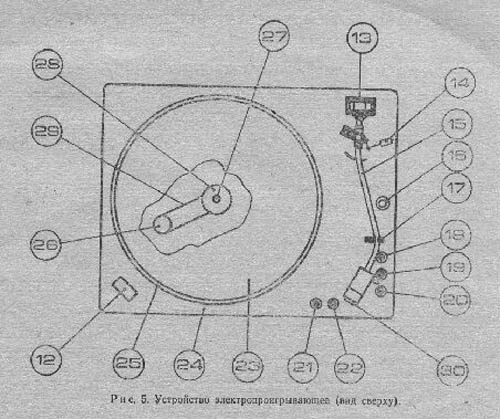

12) Окно стробоскопа для контроля частоты вращения
13) Противовес звукоснимателя для регулирования прижимной силы
14) Устройство компенсатора скатывающей силы с грузиком
15) Звукосниматель
16) Ручка регулятора частоты вращения
17) Стойка звукоснимателя
18) Сенсорная кнопка и индикатор частоты вращения 45,11 оборотов
19) Сенсорная кнопка и индикатор остановки вращения
20) Сенсорная кнопка и индикатор частоты вращения 33 1/3 оборотов
21) Сенсорная кнопка и индикатор подъёма микролифта
22) Сенсорная кнопка и индикатор опускания микролифта
23) Резиновая накладка на диск
24) Панель ЭПУ
25) Диск
26) Приводной вал двигателя
27) Шпиндель
28) Коническая посадка
29) Пассик приводного механизма
30) Головка звукоснимателя

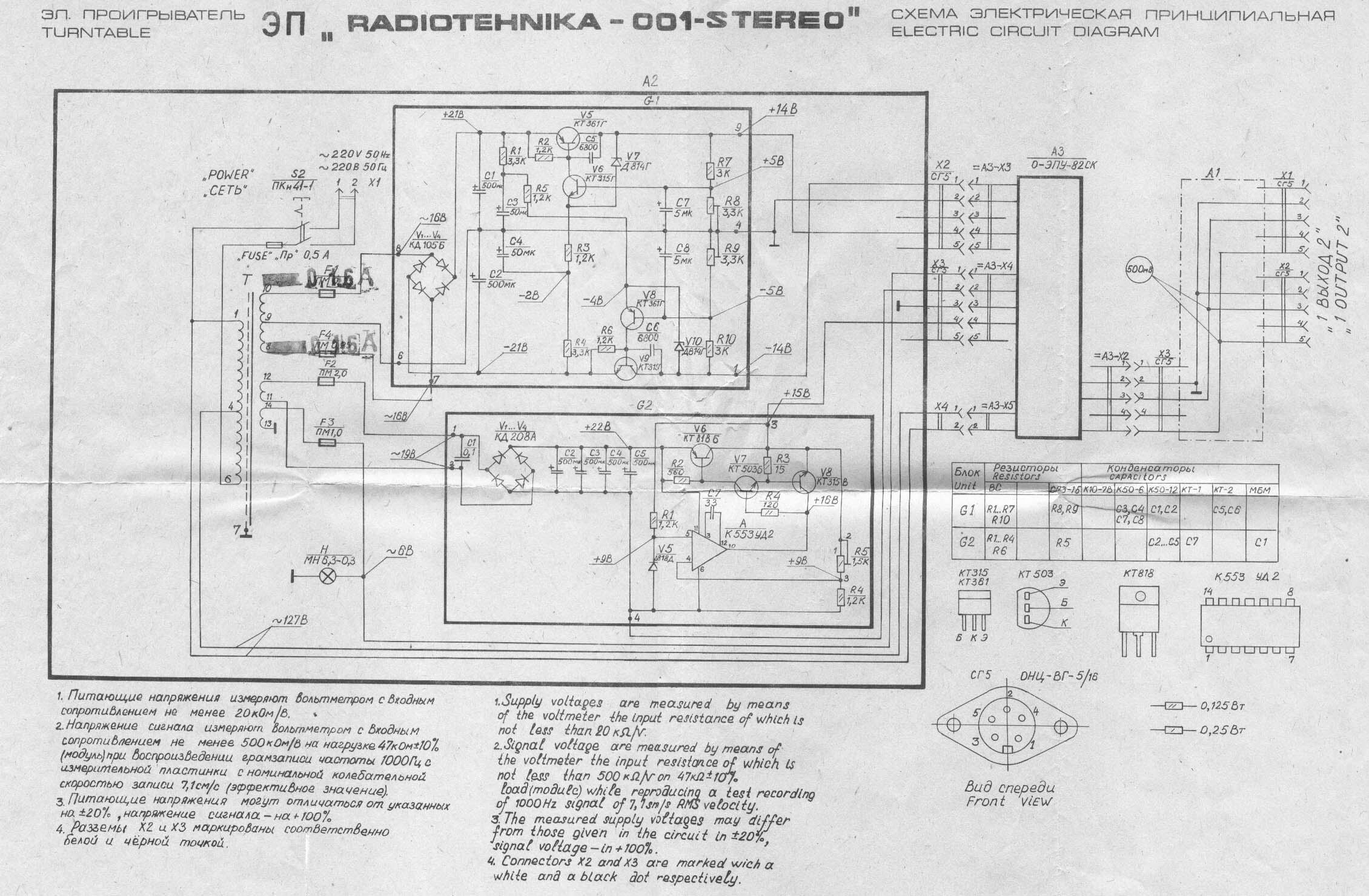

Схема электрическая принципиальная Электропроигрывателя"Радиотехника 001 Стерео"
